—Quadrat

Holz-Aluminium-Fenster

Quadrat 1
Icon
Wärmedämmung in W/(m²K) Uw bis zu 0,71
Icon
Schalldämmung in dB bis zu 35–47
Icon
Sicherheit bis RC 2

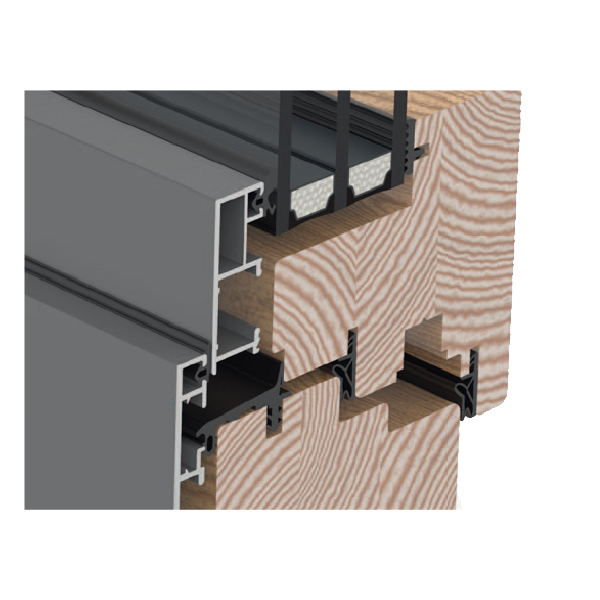

Systemmerkmale

Geschweißte Verbindungen der Aluminiumrahmen
Geschweißte Verbindungen der Aluminiumrahmen
Gepresste Verbindungen der Aluminiumrahmen
Gepresste Verbindungen der Aluminiumrahmen
Holzprofilstärke 68–92 mm
Holzprofilstärke 68–92 mm
Glasstärke des Isolierglaspakets 24–64 mm
Glasstärke des Isolierglaspakets 24–64 mm
Biegen der Flügel- und Rahmenprofile
Biegen der Flügel- und Rahmenprofile
Uw [W/(m²K)] Kiefer (λ = 0,13 [W/(mK)]; ρ = 500 [kg/m³])Fichte (λ = 0,11 [W/(mK)]; ρ = 450 [kg/m³])Meranti (λ = 0,12 [W/(mK)]; ρ = 450 [kg/m³])Eiche (λ = 0,18 [W/(mK)]; ρ = 700 [kg/m³])
68 [mm]68 [mm]68 [mm]68 [mm]
Verglasungspaket
4/16/4		 Ug = 1,1
[W/(m²K)]		 1,2631,2141,2391,298
Ug = 1,0
[W/(m²K)]		 1,2011,1521,1771,236
Verglasungspaket
4/16/4/16/4		 Ug = 0,7
[W/(m²K)]		 0,9690,9240,9641,004
Ug = 0,5
[W/(m²K)]		 0,8460,8000,8230,881
